Konfigurasi Routing Static pada Cisco packet tracer

Assalamu’alaikum wr wb.

Kali ini tutorial saya tentang IP routing mengunakan 2 router pada cisco packet tracer, bagi anda yang belum bisa konfigurasi Ip routing Sekarang saya berikan tutorialnya.

Kira-kira begini Topologinya :

Sebelumnya, saya beritahu dulu  Ip pada Router !!

Router1

IP pada fastEthernet0/0 adalah 192.168.2.2/24

Ip pada serial2/0 adalah 192.168.3.1/24

Router2

IP pada fastEthernet0/0 adalah 192.168.4.2/24

Ip pada serial2/0 adalah 192.168.3.2/24

Langsung saja kita konfig Kedua routernya
Pertama login dulu ke router 1 !

Router1> en

Router1#conf t

Router1(config)#int fa0/0

Router1(config-if)#no sh

Router1(config-if)#ip addr 192.168.2.2 255.255.255.0

Router1(config-if)#ex

Router1(config)#int se2/0

Router1(config-if)#no sh

Router1(config-if)#ip addr 192.168.3.1 255.255.255.0

Router1(config-if)#ex

Sekarang untuk konfigurasi Router1 udah, sekarang kita configurasi Router2 caranya sama tapi Ipnya beda, ok langsung saja saya config

Router2>en

Router2#conf t

Router2(config)#int fa1/0

Router2(config-if)#no sh

Router2(config-if)#ip add 192.168.4.2 255.255.255.0

Router2(config-if)#ex

Router2(config)#int se2/0

Router2(config-if)#no sh

Router2(config-if)#ip addr 192.168.3.2 255.255.255.0

Router2(config-if)#ex

Router2(config)#

Ok kedua Router udah di configurasi sekarang kita konfigurasi ip route pada kedua Router Logika nya begini "Mau kemana lewat mana".

Router1(config)#ip route 192.168.4.0 255.255.255.0 192.168.3.2

Router2(config)#ip route 192.168.2.0 255.255.255.0 192.168.3.1

Kalu udah Tambahkan Ip pada PC atau Laptop dibagian KIRI

-Ip address         =192.168.2.3

-Netmask            =255.255.255.0

-Gateway            =192.168.2.2

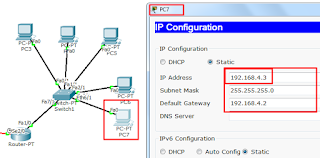

Sekarang PC atau Laptop sebelah KANAN

-Ip address         =192.168.4.3

-Netmask            =255.255.255.0

-Gateway            =192.168.4.2

Perhatian !!!!

Setiap PC atau laptop IP-nya Berbeda tapi Netmask dan Gateway sama :

Contoh :

Laptop0 IP-nya  = 192.168.2.2 pada Laptop1 IP-nya  = 192.168.2.3 (Benar)

Laptop0 IP-nya  = 192.168.2.2 pada Laptop1 IP-nya juga  192.168.2.2 (Salah) jika IP-nya sama Ip laptop0 sama laptop1 akan bentrok, dan IP-nya harus beda tapi tetap satu jaringan Netmask dan Gateway sama antara laptop0 dan laptop1 dll.

Anda bisa mencoba dengan mengirim surat(data) atau bisa juga dengan ping IP, saya mencoba dengan Mengirim surat dan hasilnya successful J

Maksud Perintah Di atas adalah :

-En >Enable

-Conf t > Configurasi terminal

-Int fa0/0 > Interface fastEthernet 0/0

-No sh > No Shutdown

-Ip addr > Ip address

-Ex > Exit

-Ip Route > Ip routing

Sekian dari saya tentan Ip routing 2 router Saya ucapkan terima kasih J kalau ada kesalahan Tanya aja lewat komentar.

Wassalam
